Pompe de relevage condensats

DELTA PACK DP10CE04UN23 – SAUERMANN

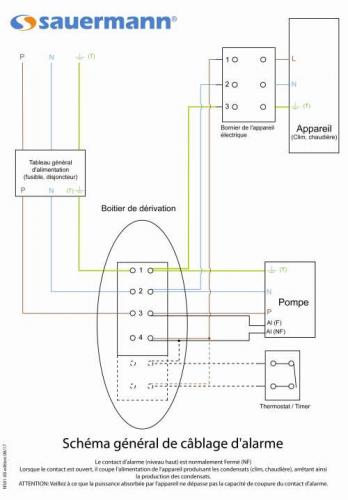

Attention : ce kit peut remplacer le deltapac DP1082SIUA23, mais il ya des modifications à faire sur le câblage.

La DELTA PACK est un ensemble prêt à poser spécifiquement conçu pour les installations de climatiseurs muraux.

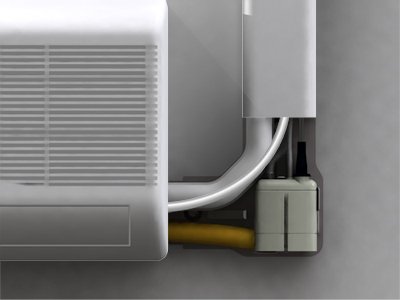

Ce kit est spécialement conçu pour une installation rapide de la pompe à l’intérieur d’un coude.

Le kit inclut une pompe de relevage de condensats monobloc SI 10 équipée d’un détecteur à flotteur.

Installation facile

• 1 coude monobloc

• Système à "clipper": la goulotte peut être découpée sans ajustage bord à bord

• Plus d’espace pour le passage de la tuyauterie cuivrée isolée (diamètre maximal recommandé : 5/8” - 3/8” isolé)

• Montage réversible (à gauche et à droite)

• Branchement électrique facile grâce à la prise démontable

Fonctionnement silencieux

• Installation silencieuse : la pompe est directement fixée sur le mur, à l’aide d’une platine métallique montée en appui sur des plots en caoutchouc souple antivibratoire.

• Pompe SI 10 silencieuse : ≤ 21.5 dBA

Maintenance réduite

• Pompe ayant un diamètre interne de 2,5 mm et munie d’un clapet en bec de canard pour permettre le passage de petites particules

• Entrée de condensats spécifique :

• décanteur pour les pièces lourdes et métalliques

• peigne pour les longues particules (cheveux, fils de cuivre, etc.)

• l'absence de filtre limite l'encrassement

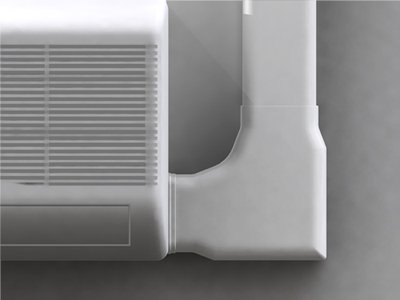

Design attractif

• Aucun raccord bord à bord visible entre la goulotte et le coude

• Structure monobloc

• Joint spécial en caoutchouc, adaptable sur toute forme de split mural

Protection IP54

La pompe est protégée contre les projections d’eau (ex : condensation sur la tuyauterie)

Montage abaissé

Moins d’eau à l’intérieur du tube d’entrée des condensats donc moins de microbes, germes,etc

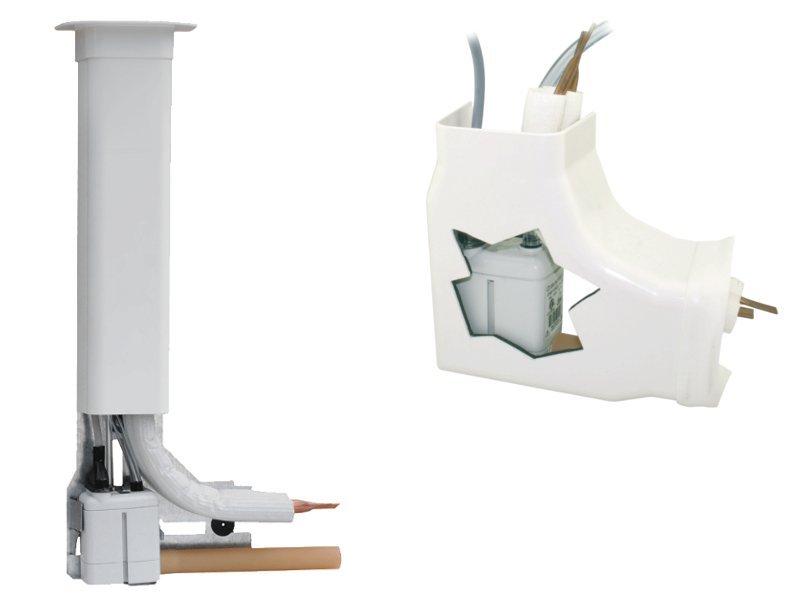

Composants du pack

1. Pompe SI 10

2. Platine de fixation antivibratoire réversible (platine en acier galvanisé + 3 plots en caoutchouc)

3. Câble de 1,5 m : 3 fils d’alimentation, 2 fils pour le contact d’alarme NF

4. Capot de pompe (coudé plat)

5. 750 mm de goulotte 80 x 60 mm

6. Tuyau en caoutchouc de 50 cm (Ø 15 mm interne)

7. Joint en caoutchouc pour raccordement au climatiseur

8. 3 colliers de fixation

9. Passage de plafond (recouvrant le trou dans le faux-plafond)

10. 4 vis + 4 chevilles
